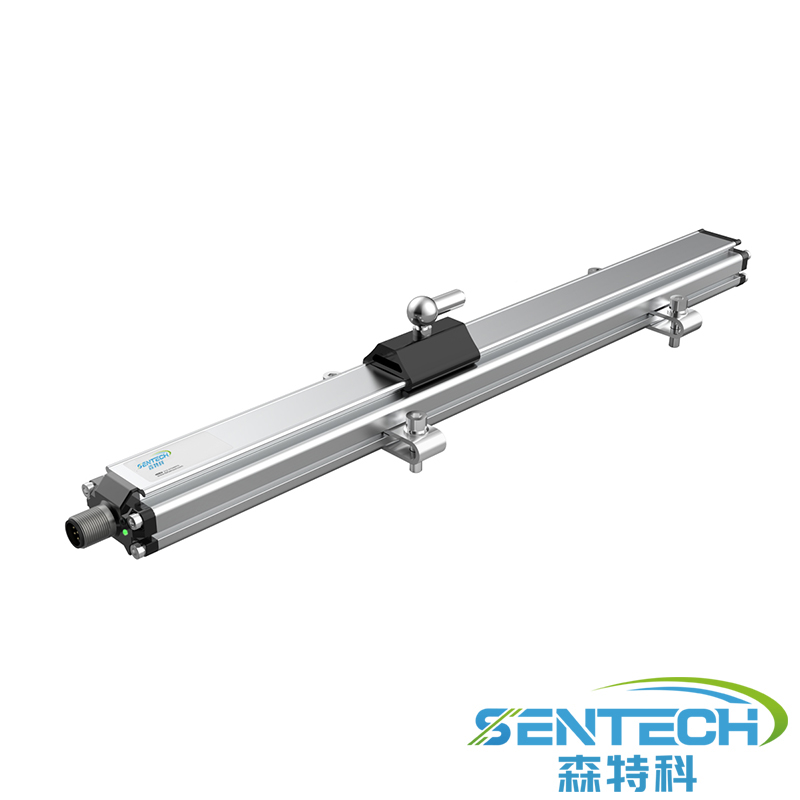

STC系列

性能特點：

STC系列一體化設計，安裝方便。連續非接觸測量，永不磨損。絕對位置輸出，無須歸零。懸浮式磁鐵，與傳感器垂直間隙最大可達15mm。

技術參數：

測量范圍    50mm-4500mm

輸出信號

  模擬量    電流： 4～20mA  電壓： 0～10Vdc       分辨率： 16位D/A

SSI數字量  24,25位二進制或格雷碼          分辨率 2/5 / 10 / 20 / 40 / 50 / 100 μm

  Profibus-DP、 Profinet、CANopen、Start/Stop等信號可選

非線性度 <滿量程的0.02%（最小±50μm）

重復精度 <滿量程的0.002%或與分辨率一樣

電氣連接：

出線方式    直出電纜或者航空插頭

輸入電壓    24Vdc(-15～+20%)

極性保護    最大-30Vdc

超壓保護    最大36Vdc

工作電流    <70mA（隨量程大小而變）

結構與材料：

外殼     鋁成型外殼

磁環     方形磁環、梯形磁鐵

工作條件：

磁環速度   任意

工作溫度   -40～85℃

濕度∕露點 濕度90%，不能結露

溫度系數   <30ppm/℃

防護等級   IP65

安裝：

安裝方向 任意方向

安裝方式   M5X20螺釘，固定夾片安裝
