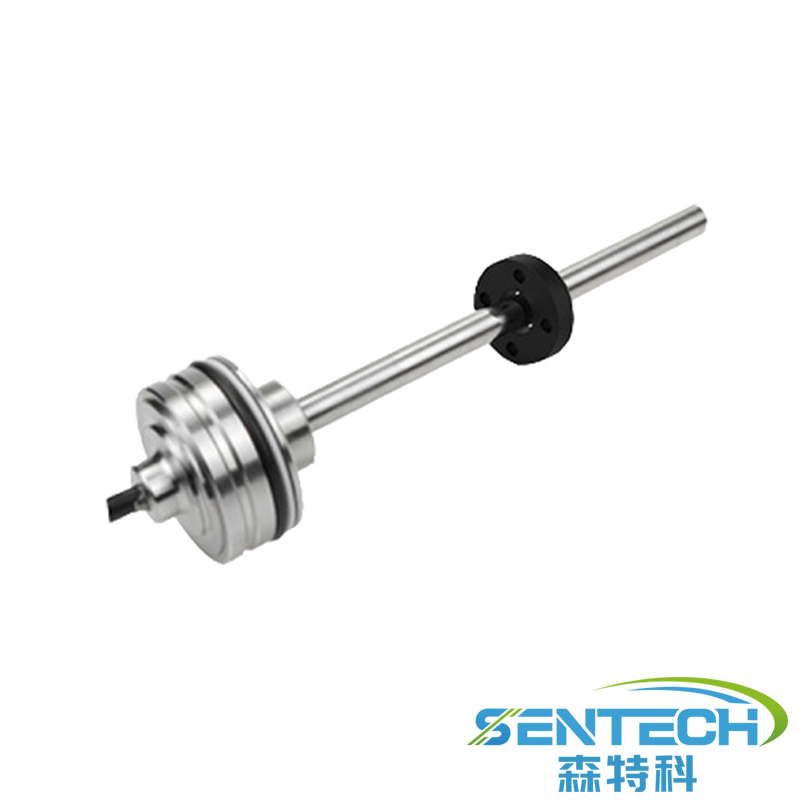

STM系列

性能特點：

STM系列體積小，結構緊湊，適用于對電子頭安裝空間有嚴格要求的場合。絕對位置輸出，無須歸零。連續非接觸測量，永不磨損。

技術參數：

測量范圍    50mm-2500mm

輸出信號

  模擬量    電流： 4～20mA  電壓： 0～10Vdc       分辨率： 16位D/A

SSI數字量  24,25位二進制或格雷碼          分辨率 5 / 10 / 20 / 40 / 50 / 100 μm

  Star/stop、CANbus信號可選

非線性度 <滿量程的0.02%

重復精度 <滿量程的0.002%或與分辨率一樣

電氣連接：

出線方式    直出電纜

輸入電壓    24Vdc(-15～+20%)

極性保護    最大-30Vdc

超壓保護    最大36Vdc

工作電流    <70mA（隨量程大小而變）

結構與材料：

電子倉  304L不銹鋼

測桿   304L不銹鋼

磁環   環形磁環

工作條件：

磁環速度   任意

工作溫度   -40～85℃

濕度∕露點 濕度90%，不能結露

溫度系數   <30ppm/℃

防護等級   IP67

外管壓力   35MPa（連續）/70MPa（峰值）

安裝：

安裝方向 任意方向

安裝方式    電子倉外圓
