概述：

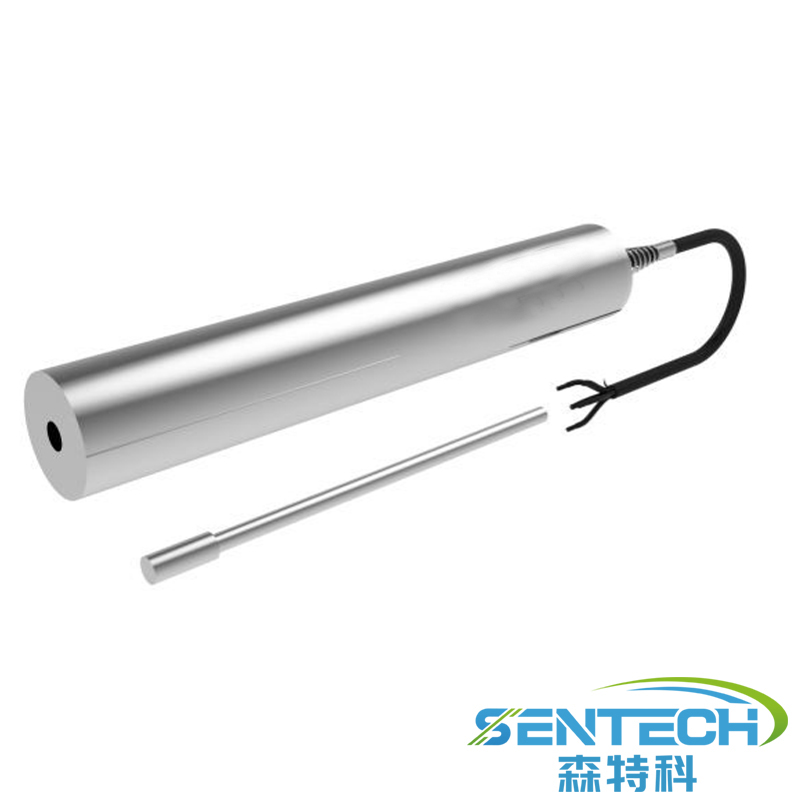

FD200系列是一款直線位移傳感器，采用分體式設計，鐵芯與傳感器本體分別安裝，是一款高性價比的直線位移傳感器。產品具有高分辨率、高靈敏度、高可靠性、低阻抗、線性度好等技術優勢。最大線性誤差都優于±0.25%。

產品特性:

l 產品外徑：200mm

l 測量范圍：0-500mm分辨率高，重復性好  ，分分辨

l 外殼材料：不銹鋼

l 結構形式：分離式鐵芯

l 無滑動接觸點，使用壽命長

l 電氣連接：四線制交流輸出

l 密封等級：IEC IP-65

l 工作溫度：-25℃至+70℃

l 工作壓力：420巴

應用領域：

l 數控機床

l 包裝機械

l 工業機械手

l 液壓系統

l 自動生產線

電氣參數：

l 供電電源：9-28V

l 工作電流：電壓輸出型供電電流≤12mA ;兩線制4-20mA電流輸出型LVDT，供電電流4-20mA

l 位移量程：6,15,30,50,100,250,500mm

l 輸出信號：0-5V（9-28V DC供電電壓）;0-10V（15-28V DC供電電壓）;4-20mA(兩線制，15-28V DC供電電壓)

l 線性誤差：模擬輸出：±0.25%，±0.5%；可選；數字輸出:0.25%，0.1%可選

l 重復誤差：≤0.01% of FS

l 分辨率：≤0.1um(最高)，數字輸出是16bit

l 動態特性： 默認50Hz（如有特殊要求，可訂制）

l 工作溫度： -25℃～85℃

l 溫度系數： 靈敏度≤0.02%/℃；零點≤0.02%/℃

連接方式：

說明：分體式LVDT的鐵芯與被測量物體之間需要采用連桿進行連接，鐵芯與連桿在出廠時已經安裝在一起，連桿的另一端與被測物體連接安裝，用戶也何根據實際需要定制鐵芯連桿。

轉換模塊輸出有多種形式，包括0-5V、0-10V直流電壓輸出，4-20mA電流輸出，也可以通訊數字輸出等。

安裝方式：

LVDT的安裝要求采用溫度膨脹系數小的非金屬夾具固定，如果采用金屬塊夾具安裝會對產品性能產生影響。本公司有標準的夾具配件供用戶選擇使用，用戶也可以定制安裝夾具。
