概述：

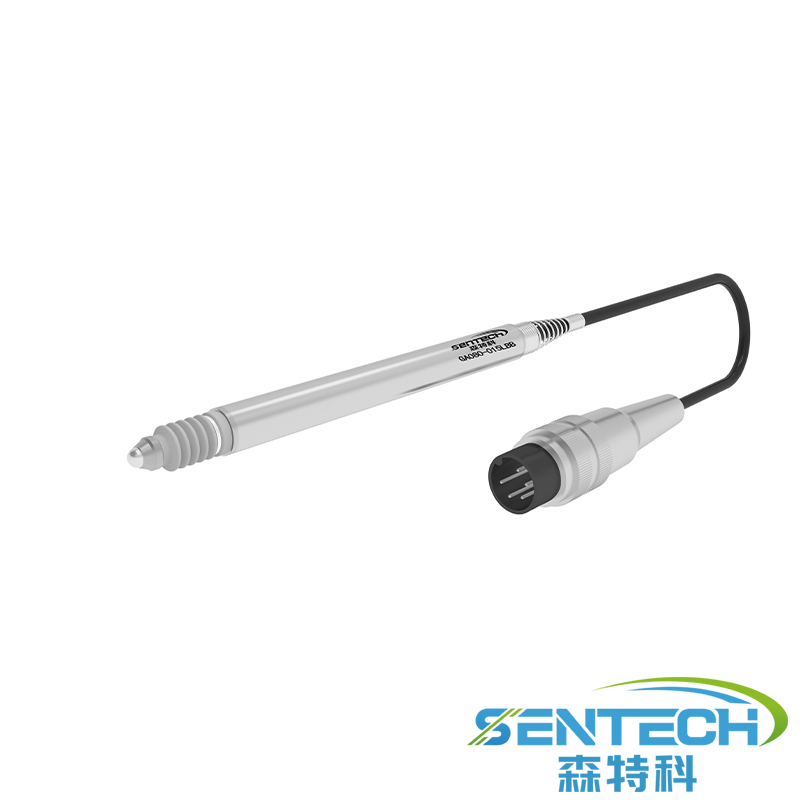

GA080系列是一款筆式位移傳感器，廣泛應用于航天航空、機械、建筑、紡織、鐵路、煤炭、熟料、化工以及科研院校等各行各業，用來測量伸長、振動、厚度、膨脹等的高技術產品。筆式位移傳感器具有優良性能，適用于質量控制和計量應用中的高精度、高重復性的測量。測頭采用高硬度的耐磨不銹鋼材料，測軸移動部分采用精密導軌。筆式位移傳感器外配變送器，采用9-28V直流電源供電，輸出信號為標準信號輸出如（0-5V或4-20mA）。

產品特性:

l 產品外徑：8mm

l 測量范圍：2、5、8、10mm分辨率高，重復性好

l 外殼材料：不銹鋼

l 結構形式：回彈式

l 無滑動接觸點，使用壽命長

應用領域：

l軸徑檢測              l鈑金件檢測

l電子產品外殼檢測      l包裝機械

l工業機械手            l機器人

l內飾件檢測            l精密位移測量

l玻璃生產檢測          l自動生產線

l汽車零件在線檢測

電氣參數：

l 激勵電壓：3Vrms

l 激勵頻率：5KHz

l 位移量程：2,5,8,10mm

l 輸出信號：交流信號 或配變送器0-5V（9-28V DC供電電壓）；交流信號 或配變送器0-5V  0-10V（15-28V DC供電電壓）；交流信號 或配變送器0-5V  4-20mA(兩線制，15-28V DC供電電壓)；交流信號 或配變送器R485數字信號輸出

l 線性誤差：模擬輸出：±0.25%，±0.5%；可選；數字輸出:0.25%，0.1%可選

l 重復誤差：最高可達1um

l 分辨率：≤0.1um(最高)，數字輸出是16bit

l 動態特性： 默認50Hz（如有特殊要求，可訂制）

l 工作溫度： -25℃～85℃

l 溫度系數： 靈敏度≤0.01%/℃；零點≤0.025%/℃

連接方式：

分體式LVDT的鐵芯與被測量物體之間需要采用連桿進行連接，鐵芯與連桿在出廠時已經安裝在一起，連桿的另一端與被測物體連接安裝，用戶也何根據實際需要定制鐵芯連桿。

安裝方式：

LVDT的安裝要求采用溫度膨脹系數小的非金屬夾具固定，如果采用金屬塊夾具安裝會對產品性能產生影響。本公司有標準的夾具配件供用戶選擇使用，用戶也可以定制安裝夾具。
